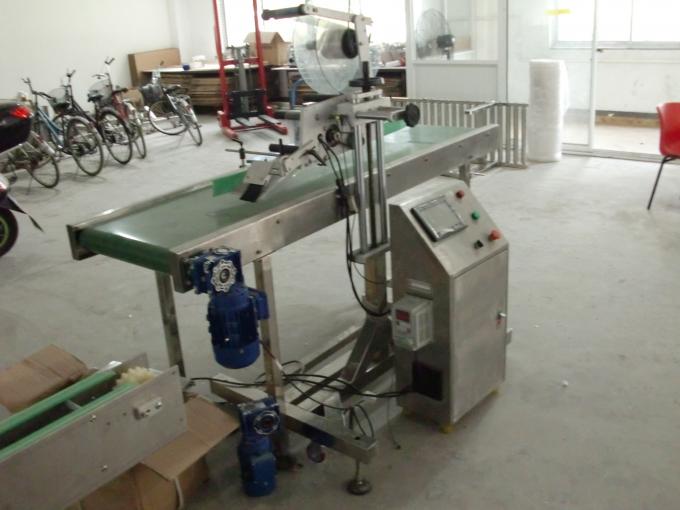

Descrizione dettagliata del prodotto
Nome del prodotto: | Applicatore di etichette per superficie piana con adesivo autoadesivo da tavolo con cercapersone che alimenta oggetti | Velocità di uscita: | 20-200 pezzi / min |
---|---|---|---|
Altezza etichetta: | 15-110 mm | Lunghezza etichetta: | 25-300 mm |
Precisione dell'etichettatura: | ± 0,8 mm | Diametro interno del rullo dell'etichetta: | 76mm |
Diametro esterno del rullo dell'etichetta: | 350mm |
Caratteristiche
Operazione | Il sistema di controllo PLC rende l'etichettatrice facile da usare |
Materiale | Il corpo principale dell'etichettatrice è realizzato in acciaio inossidabile SUS304 |
Configurazione | Le nostre etichettatrici adottano componenti di marca giapponese, tedesca, americana, coreana o taiwanese ben noti |
Flessibilità | Il cliente può scegliere di aggiungere stampante e macchina di codice; può scegliere di connettersi con Converyer o no. |
Parametri tecnici

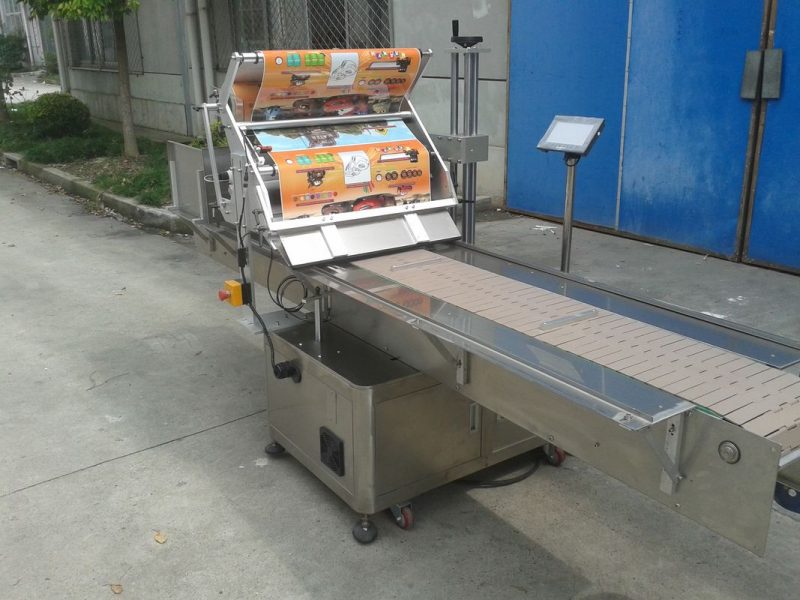

Nome | Applicatore di etichette a superficie piana con adesivo autoadesivo da tavolo Con cercapersone che alimenta oggetti |
Velocità di etichettatura | 20-200 pezzi / min |
Altezza dell'oggetto | 30-200mm |
Spessore dell'oggetto | 20-120 mm |
Altezza dell'etichetta | 15-110 mm |
Lunghezza dell'etichetta | 25-300 mm |
Diametro interno rullo etichette | 76mm |
Diametro esterno rullo etichette | 300 mm |
Precisione dell'etichettatura | ± 1 mm |
Alimentazione elettrica | 220V 50 / 60HZ 0.75KW |
Consumo di gas della stampante | 5Kg / m2 (se aggiungere la codificatrice) |
Dimensioni dell'etichettatrice | 1600 (L) × 550 (L) × 1600 (H) mm |
Peso dell'etichettatrice | 150kg |
manuale operativo
1. Regolazione in altezza del mainframe di etichettatura
- Regolazione dell'altezza: ruotare la manopola di regolazione in senso orario per sollevare il telaio principale, in senso antiorario per abbassare.
- Allentare il dado di fissaggio sul retro prima della regolazione e fissarlo dopo la regolazione.
- Si prega di notare se il pannello staccabile entra in contatto con il nastro trasportatore o le staffe di rilevamento del pezzo da lavorare
- Regolazione del meccanismo delle ruote (opzione)
- Regolare la posizione del rullo di bloccaggio di fissaggio il più vicino possibile al pannello di spellicolazione anteriore, ma non influenzare l'uscita dell'etichetta.
- Disattivare l'alimentazione dell'aria. Estrarre il cilindro, mettere l'oggetto da serrare tra la ruota di fissaggio e la ruota di spinta del cilindro, serrarlo un po 'e poi ok.

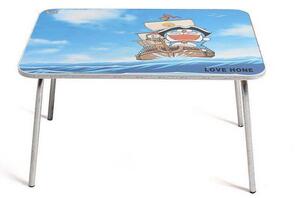

Astuccio:
I requisiti del cliente:
La lunghezza del tavolo piatto: 500-1000 mm
La larghezza del tavolo piatto: 250-550 mm
La lunghezza dell'etichetta: 130 mm
La larghezza dell'etichetta: 160 mm
La precisione dell'etichettatura: ± 0,5 mm
Velocità di uscita: 900 etichette / h
Un vassoio di uscita
Etichetta: applicatore di etichette piatte, etichettatrice di scatole
